Описание

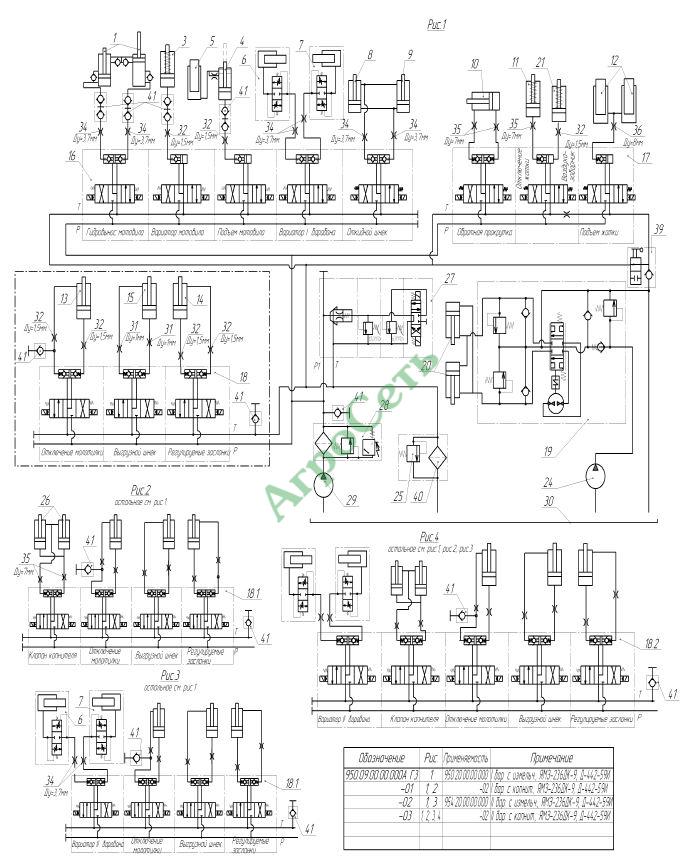

Гидросистема Р9
1 ГЦС 32.180.16.000 Гидроцилиндр выноса мотовила
2 ЕДЦГ049.000 Гидроцилиндр выноса мотовила
3 КЗК83000 Гидроцилиндр вариатора мотовила
4 ГА 81000-01 Гидроцилиндр подъема мотовила
5 ЕДЦГ045.000-02 Гидроцилиндр подъема мотовила
6 ЦВ-76010 или ЕДЦГ 062.000 Гидроцилиндр вариатора барабана
7 ЦВ-76020 А или ЕДЦГ 063.000 Гидроцилиндр вариатора барабана
8 ГЦ 63.500.16.000-01 или Ц63.40.500.01 или ЕДЦГ103.000 или ГЦ63.500.16.000М Гидроцилиндр откидного шнека
9 ГЦ 63.200.16.000-03 или ЕДЦГ056.000-03 Гидроцилиндр откидного шнека
10 ГА-93.000-02 или ЕДЦГ 037.000-02 или ГА-93000-02 (Ц40.25.100.01) Гидроцилиндр обратной прокрутки барабана
11 ГА 66.010А-01 или ЦП20.63.03.1 Гидроцилиндр отключения жатки
12 ЕДЦГ 053.000Р или КДМ9-9 или ЦП63.500.01 или ТДЗС-63.500.16.060 Гидроцилиндры подъема жатки
13 ГА-93.000-02 или ЕДЦГ 037.000-02 или ГА-93000-02 (Ц40.25.100.01) Гидроцилиндр открытия заслонок бункера
14 ГА-93.000-02 Гидроцилиндр включения молотильного аппарата
15 ГА-93.000-02 или ЕДЦГ 037.000-02 или ГА-93.000-02 (Ц40.25.160.01) Гидроцилиндр включения выгрузного шнека
16 5РЭ50-45А или 5РЭ50-45АБ или 5РЭГ50-45А-12 Распределитель
17 3РЭ50-40 или 3РЭ50-40Б или 3РЭГ50-40-12 Распределитель
18 3РЭ50-41 или 3РЭ50-41Б или 3РЭГ50-41-12 Распределитель
18.1 4РЭ50-05 или 4РЭ50-05Б или 4РЭГ50-05-12 Распределитель
18.2 5РЭ50-40 или 5РЭ50-40Б или 5РЭГ-46-12 Распределитель
19 АР 125-12 или SUB125 Агрегат рулевой
20 Ц 50.25.175.03П или РСМ-12.09.02.010-03 Гидроцилиндр поворота колес
21 236-3-10-1-01 Гидроцилиндр привода механизма очистки сеток воздухозаборника
24 НШ-10Б-3Л или НШ-10Г-3Л или НШ10У-3Л Насос
25 КДМ9-17-2А Клапан
26 ГА-93.000-02 или ЕДЦГ 037.000-02 Гидроцилиндр закрытия клапана копнителя
27 МКРН.306577.024-01 или РПБ 12.00.400 или РПБ 50.00.000 Блок разгрузочно-предохранительный
28 SPM 301CД1СВЧ 6ЕХ Фильтр напорный
29 НШ-32М-4 или НШ32УК-3 или НШ32В-3 Насос
30 Р9-17-1А Гидробак основной гидросистемы
31 Дроссель
32 Дроссель
34 Дроссель
35 Дроссель
36 Дроссель
39 Р9-10А Клапан
40 Т150-1012040/631-1-06-10-1012040 Элемент Реготмас фильтрующий
41 Н 036.67.000 или Н.036.67.000-01 Муфта быстроразъемная
